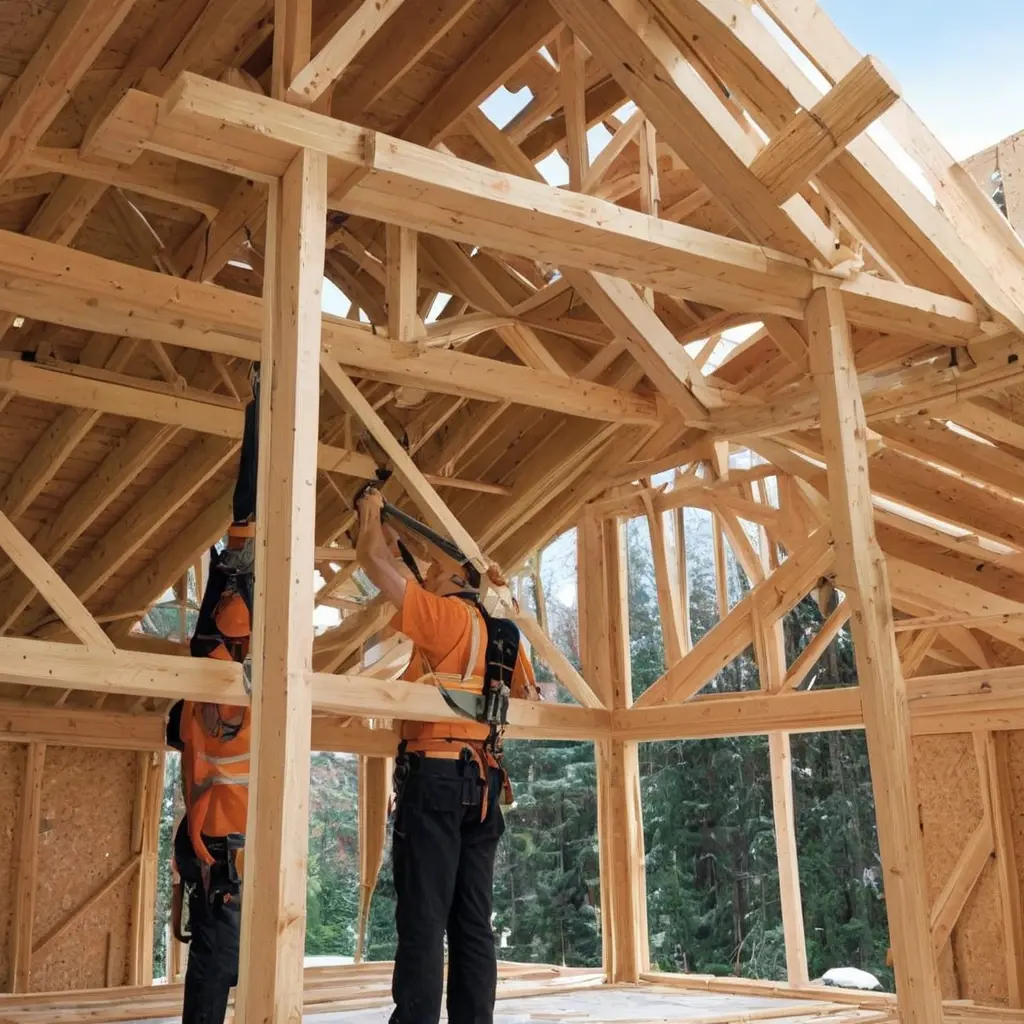

Введение в устройство двускатной стропильной системы
Двускатная крыша — один из наиболее распространенных и универсальных типов кровли, который характеризуется двумя наклонными скатами, сходящимися в коньке. Надежность и долговечность такой крыши напрямую зависит от правильного монтажа стропильной системы. Её основные элементы включают мауэрлат, стропила, прогон, стойки и подкосы. От грамотного расчета нагрузок и прочных соединений зависит безопасность и функционирование всей кровельной конструкции.
Расчет нагрузок на стропильную систему
Перед началом монтажа крайне важно произвести точный расчет нагрузок. Неправильный расчет может привести к деформации крыши, снижению её срока службы и даже обрушению конструкции.
Основные виды нагрузок
- Постоянная нагрузка: вес стропил, кровельного покрытия, утеплителя, обрешетки и других устойчивых элементов.
- Временная нагрузка: снег, лед, ветер, а также нагрузка от людей при монтаже и обслуживании крыши.
Формула расчёта нагрузки на стропильную ногу
Общая нагрузка на одну стропильную ногу рассчитывается по формуле:
N = (P_c + P_v) × S / n
- N — нагрузка на одну стропильную ногу (кг/м);
- P_c — постоянная нагрузка (кг/м²);
- P_v — временная нагрузка (снег, ветер) (кг/м²);
- S — площадь кровли в пределах одного стропила (м²);
- n — количество стропил на длине крыши.
Пример расчета
Рассмотрим крышу с площадью одного ската 30 м². Постоянная нагрузка принимается равной 60 кг/м² (вес стропил и покрытия), временная — 100 кг/м² (снег). Количество стропил — 10 штук.
| Параметр | Значение | Единицы |
|---|---|---|
| Постоянная нагрузка (Pc) | 60 | кг/м² |
| Временная нагрузка (Pv) | 100 | кг/м² |
| Площадь (S) | 30 | м² |
| Количество стропил (n) | 10 | шт. |
Нагрузка на одну стропильную ногу:
N = (60 + 100) × 30 / 10 = 160 × 3 = 480 кг
Таким образом, стропильная нога должна выдержать нагрузку порядка 480 кг.
Материалы и типы стропильных конструкций
Для двускатной крыши чаще всего используются деревянные стропила из хвойных пород, таких как сосна или ель. При больших пролетах применяются усиленные или металлические конструкции.
Виды стропильных систем
- Нижняя система — стропила опираются на мауэрлат и коньковый прогон;
- Верхняя система — стропила соединяются непосредственно в коньке, без прогонов;
- Комбинированная — сочетание двух предыдущих, применяемая в обширных и сложных конструкциях.
Установка мауэрлата: базис для стропильной системы
Мауэрлат — это брус, который укладывается по периметру стены и служит основанием для крепления стропил. Правильный монтаж мауэрлата значительно влияет на устойчивость крыши.
Требования к мауэрлату
- Древесина должна быть хорошо просушенной и обработанной антисептиками.
- Размер бруса зависит от нагрузки, чаще всего 150×150 мм или 150×200 мм.
- Мауэрлат укладывается на гидроизоляционный слой (рулонная гидроизоляция, рубероид) для защиты от влаги.
Процесс установки мауэрлата
- Подготовка основания — очищение и выравнивание стены.
- Укладка гидроизоляционного материала по периметру.
- Установка и закрепление мауэрлата к бетонному или каменному основанию через анкерные болты. Шаг между болтами 1–1.5 м.
- Проверка горизонтальности мауэрлата и корректировка.
Соединение элементов стропильной системы
Надежность всех узлов стропильной системы обеспечивается правильным выбором способа соединения. Их несколько:
Типы соединений
| Тип соединения | Описание | Преимущества | Недостатки |
|---|---|---|---|
| Прямое на гвоздях |
Соединение по торцу и боковым поверхностям конструкций с помощью гвоздей | Простота, быстрота монтажа | Меньшая прочность, возможно расшатывание |
| На деревянных шипах и ложах | Вырезаются элементы для плотного сцепления | Высокая прочность, хороший монтаж | Требует профессионализма и времени |
| На металлических крепежах (угольники, пластины) | Используются современные металлические элементы | Повышенная прочность, универсальность | Большие затраты |
| С предварительной обработкой клеями и герметиками | Комбинация с клеевыми составами для усиления | Защита от влаги, повышение жесткости | Увеличение стоимости и времени монтажа |
Особенности монтажа стропил к мауэрлату
Чаще всего стропила крепятся к мауэрлату с помощью накладных металлических уголков — это повышает устойчивость конструкции к сдвигам под действием ветровой нагрузки. Для дополнительной фиксации применяют шпильки или анкерные болты.
Практические советы по монтажу стропильной системы
- Перед началом монтажа рекомендуется сделать разметку расположения стропил с шагом от 60 до 100 см — оптимальный показатель для большинства материалов кровли.
- Контролировать вертикальность и горизонтальность элементов — это почва для долгой службы крыши.
- Особенно внимательно обрабатывать соединения мауэрлата и стропил, ведь именно здесь сосредоточены основные силы.
- Для защиты дерева от гниения и насекомых использовать специальные антисептические пропитки.
- При больших пролетах (свыше 6 м) использовать подкосы и стойки для распределения нагрузки.
Статистика и примеры
Согласно строительным нормам и рекомендациям, около 70% аварий крыш связаны именно с ошибками монтажа стропильных систем — неправильно рассчитанные нагрузки и слабые соединения. В строительной практике наилучшее соотношение прочности и стоимости достигается при использовании деревянных стропил 50×150 мм с шагом 80 см и надежно закрепленным мауэрлатом.
К примеру, монтаж стропильной системы двухскатной крыши площадью 100 м² профессиональной бригадой занимает в среднем 3-5 дней при условии правильных подготовительных расчетов.
Заключение
Монтаж стропильной системы двускатной крыши — сложный, но вполне выполнимый процесс при правильном подходе к расчетам, выбору материалов и креплений. Тщательный расчет нагрузок, надежные соединения и качественная установка мауэрлата — залог безопасности и долговечности всей кровельной конструкции.
«Главное правило успешной крыши — не спешить на этапе проектирования и монтажа стропильной системы. Лучше один раз тщательно все просчитать и выполнить работу качественно, чем потом регулярно бороться с протечками и деформациями.» — эксперт по строительству кровель
